• fields
‣ 검색 결과에서 특정 필드를 포함시키거나 제거 시 사용
‣ +는 기본값이므로 반드시 명시할 필요는 없음
‣ 필드를 추출하기 전에 동작하므로 검색 결과에서 원하는 필드만 선택 시 전체 검색 성능을 높일 수 있음
• split(X,"Y")
‣ 구분자 Y를 이용해서 X를 분할해 다중 값 형식으로 변환
‣ 구분자로 분리한 문자열은 여러 개의 토큰이 발생하므로 주로 mvindex()에서 사용
‣ 이벤트에서 특정 값을 추출할 때 사용
• mvindex(X, Y, Z)
‣ 필드 X에 있는 Y번째 값은 반환(Z생략 가능)
‣ Y는 인덱스 번호( 0 : 첫 번째 값, -1 : 인덱스를 뒤에서 시작, -2 : 끝에서 두 번째)
‣ 세 번째 인자인 Z는 선택적으로 사용
⇒ Z값을 지정하면 함수는 Y부터 Z까지의 값을 반환
• substr(X, Y, Z)
‣ 세 번째 인자인 Z가 없다면 필드 X의 Y부터 시작해서 문자열 끝까지 반환
‣ Z가 주어지면 Y부터 Z개의 문자열을 반환
• round(X, Y)
‣ X를 Y 자리 수 기준으로 반올림
‣ 나누기 계산을 할 경우 소수점 자리가 급격히 늘어나는 것을 방지 30
• url decode(X)
‣ URL 인코딩이 있는 X를 디코딩해 반환
‣ 웹 주소에 한글이 사용되는 경우 대부분 URL인코딩이 되어 바로 확인이 힘듦
‣ 인코딩 문자열을 디코딩해서 한글이 있는 경우라도 바로 확인할 수 있음
HTTPLog 프로토콜

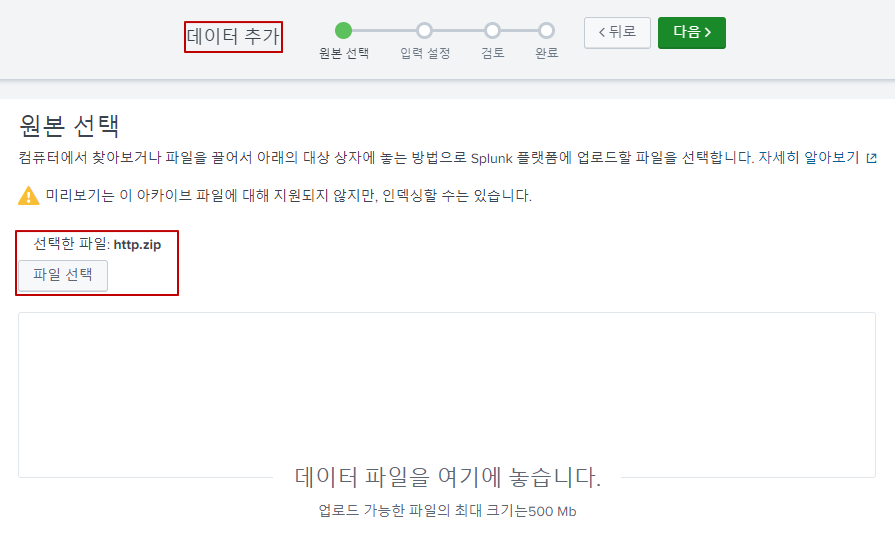

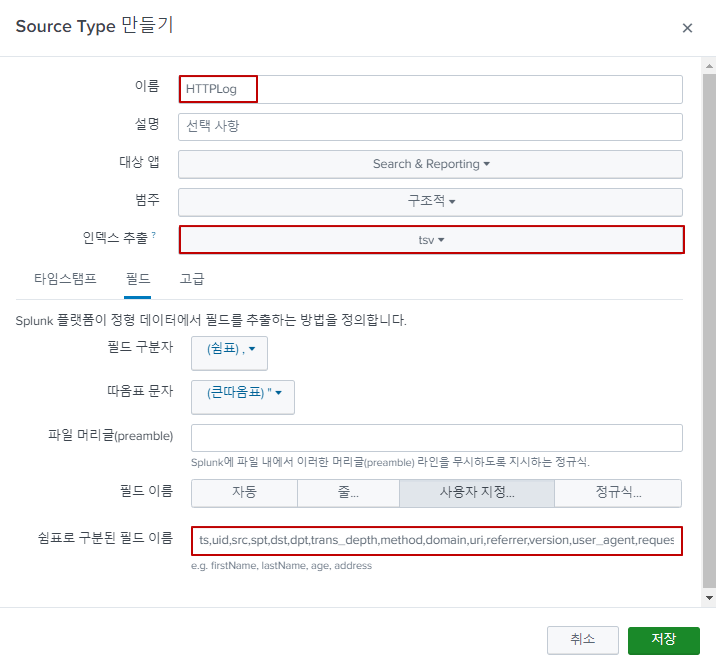

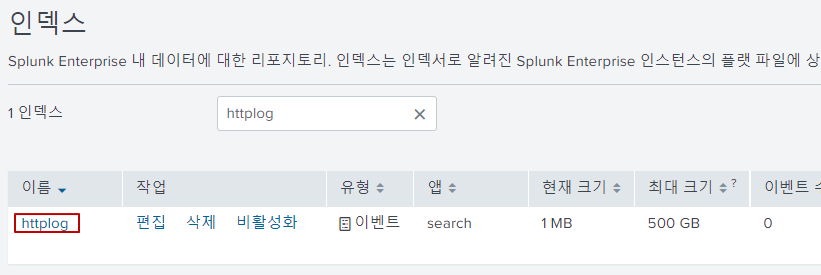

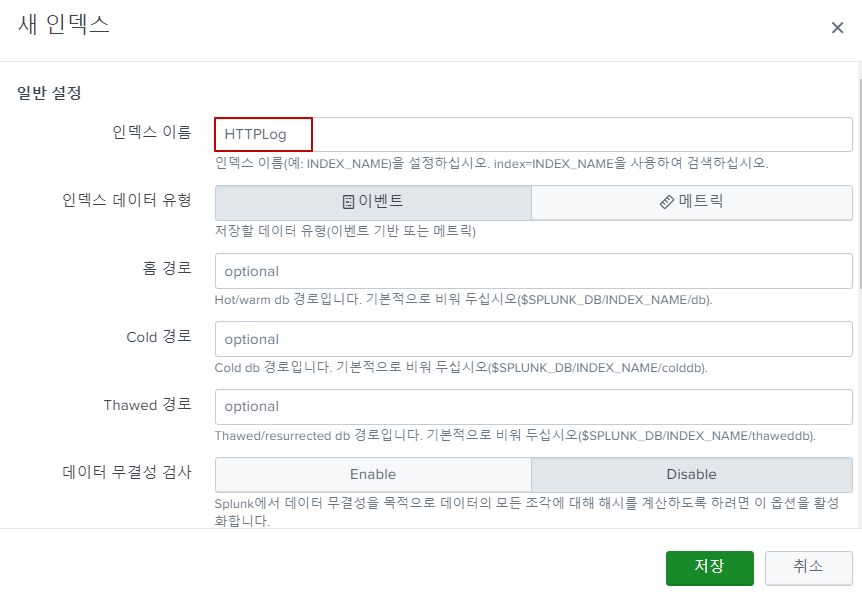

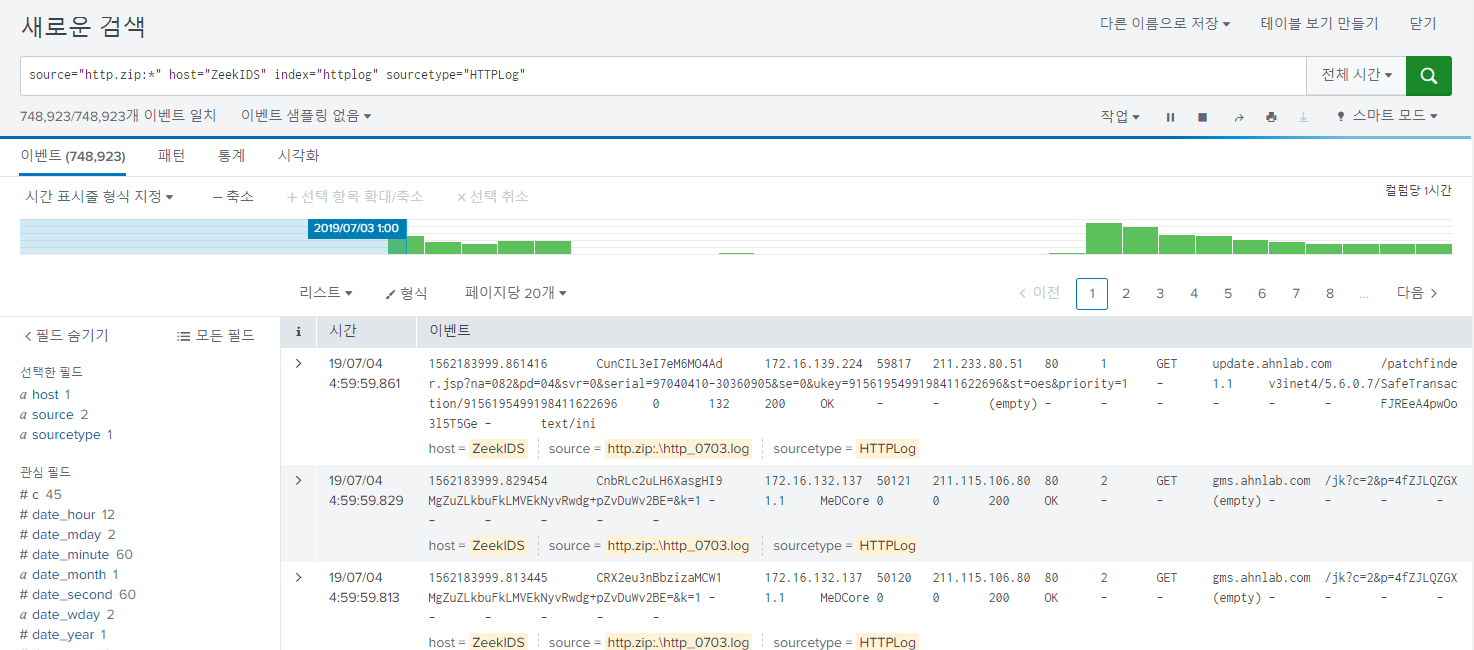

• HTTPLog 실습 환경(인덱스 및 Source Type 생성, 데이터 추가)
| HTTP 필드 : ts,uid,src,spt,dst,dpt,trans_depth,method,domain,uri,referrer,version,user_agent,request_body_len,response_body_len,status_code,status_msg,info_code,info_msg,tags,username,password,proxied,orig_fuids,orig_filenames,orig_mime_types,resp_fuids,resp_filenames,resp_mime_types |

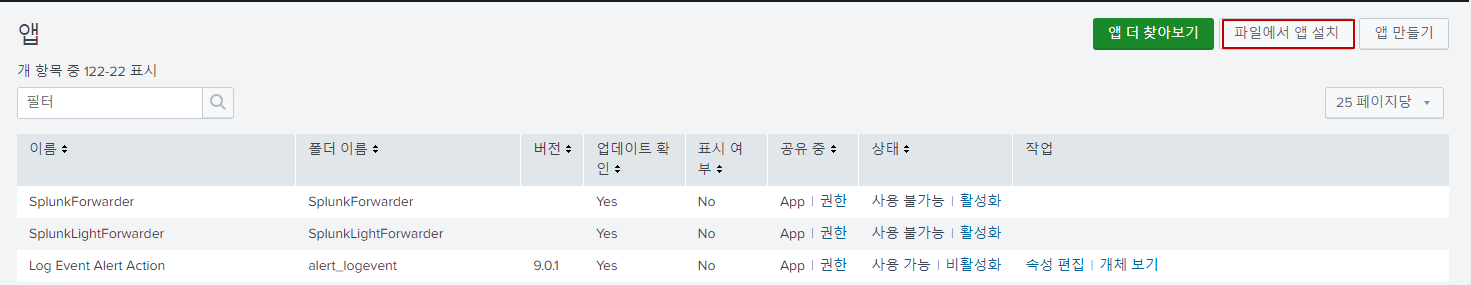

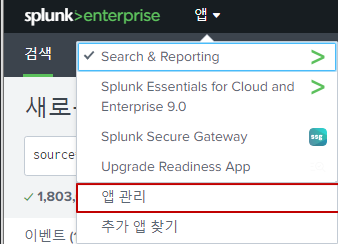

• URL Toolbox 설치
• HTTP 로그 필드
‣ method
⇒ 사용자가 사용한 접속 요청 방식
⇒ GET, POST가 대부분
⇒ 정상 사용이 아닌 메서드를 찾아서 이상 징후를 탐지 가능
‣ host
⇒ 사용자가 접속한 도메인명
⇒ 웹 서비스는 도메인 기반으로 이뤄지므로 이 값이 IP로 나타나는 것은 일반적인지 않음
‣ uri
⇒ 도메인을 제외한 주소
⇒ 클라이언트가 서버의 어떤 리소스에 접속했는지 파악 가능
‣ referrer
⇒ 도메인에 접속하기 전에 들렸던 주소
⇒ 사용자가 페이지에서 클릭해서 다른 도메인으로 이동하는 경우에 발생
‣ version
⇒ HTTP 버전 확인
‣ user_agent
⇒ 사용자가 사용한 웹 브라우저 정보 확인
‣ request_body_len
⇒ 사용자가 host로 전송한 데이터 양으로 바이트가 단위
‣ response_body_len
⇒ host에서 사용자로 전송한 데이터 양
‣ status_code
⇒ 사용자 요청 내역에 대한 서버의 응답 코드
‣ status_msg
⇒ 서버 응답 코드의 상세 설명
|
ts
|
UNIX 시간 형식
|
|
uid
|
로그에 할당한 유일한 ID
|
|
id.orig_h
|
송신지IP주소
|
|
id.orig_p
|
송신지 port번호
|
|
id.resp_h
|
수신지IP주소
|
|
id.resp_p
|
수신지 port번호
|
|
method
|
서비스 요청 방식
|
|
host
|
접근 도메인
|
|
uri
|
접근 상세주소 (도메인제외)
|
|
referrer
|
Host 접속시 경유주소
|
|
version
|
HTTP 버전
|
|
user-agent
|
웹브라우저 정보
|
|
request_body_len
|
서버에게 전송하는 정보길이
|
|
response_body_len
|
사용자에게 전송하는 정보길이
|
|
status_code
|
상태코드
|
|
status_msg
|
상태 메시지
|
|
tags Proxied
|
프록시 접속 여부
|
|
resp_fuids
|
연결된 파일 ID
|
| resp_mime_types | 전송 파일 mime type |
• HTTP 네트워크 현황 분석
‣ 내부 인트라넷 서비스/인터넷 기반 서비스도 대부분 HTTP로 동작
‣ HTTP를 분석 시 목적지가 인터넷인지 인트라넷 서비스인지 구분 필요
‣ 공격자가 내부망에 침투했다면 중요 데이터의 외부 유출을 시도함
⇒ 따라서 목적지가 인터넷으로 향하는 HTTP인지 아니면 기업 내부망으로 향하는지가 중요한 기준이 될 수 있음
HTTP 네트워크 현황 분석 항목

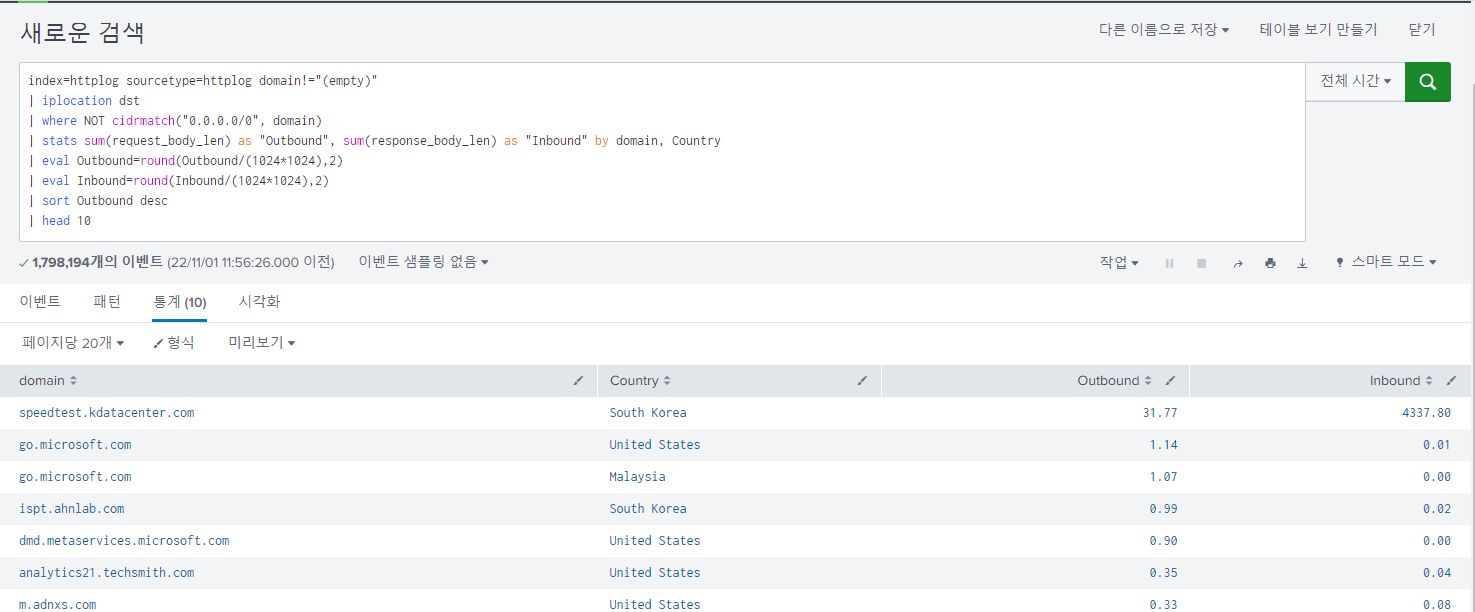

❶ Top 10 접속 도메인, 국가별 접속
‣ 사용자들이 가장 많이 접속하는 도메인을 추출해서 접속 현황 분석
‣ 특정 도메인과 국가로 많은 데이터가 전송되거나 낯선 국가명 등을 모니터링
‣ 접속 국가 정보를 이상 징후의 주요 항목으로 사용
| index=httplog sourcetype=httplog domain!="(empty)" ⇒ 인덱스와 소스 타입을 지정하고 domain 값이 (empty)가 아닌 결과를 찾는다 | iplocation dst ⇒ 목적지 IP인 dst의 지역정보를 iplocation 명령어로 찾는다 | where NOT cidrmatch("0.0.0.0/0", domain) ⇒ 도메인이 IP주소가 아닌 것을 찾는다 | stats sum(request_body_len) as "Outbound", sum(response_body_len) as "Inbound" by domain, Country ⇒ 도메인, 국가명 기준으로 외부행, 내부행 전송량을 모두 더해서 Outbound와 Inbound 필드명으로 저장한다 | eval Outbound=round(Outbound/(1024*1024),2) ⇒ Round 함수를 이용해서 소수점 2자리까지만 보여준다 | eval Inbound=round(Inbound/(1024*1024),2) ⇒ Round 함수를 이용해서 소수점 2자리까지만 보여준다 | sort Outbound desc ⇒ Outbound 필드를 역순으로 정렬한다 | head 10 ⇒ 총 10개를 보여준다 |
❷ Top 10 클라이언트 오류
‣ HTTP의 상태 코드는 클라이언트가 요청한 내용을 서버에서 처리한 결과
| index=httplog sourcetype=httplog uri!="-" uri!="/" (status_code >=400 AND status_code < 500) ⇒ status_code가 400 이상이거나 500미만인 이벤트를 찾는다 | top domain, status_code limit=10 showperc=f ⇒ 상위 10개의 도메인과 상태코드를 보여준다 |
403 : 접속 권한이 없는 사용자 접속 요청 404 : 요청한 자료가 없음
❸ Top 10 서버 오류
‣ 클라이언트의 요청에 서버가 정상적으로 응답하지 못함
‣ 웹 응용프로그램이 비정상적으로 종료(공격자가 SQL 인젝션 같은 공격 등을 수행할 때 발생)
| index=httplog sourcetype=httplog uri!="-" status_code >= 500 ⇒ 상태코드가 500이상인 이벤트를 찾는다 | top domain, status_code limit=10 showperc=f ⇒ 상위 10개의 도메인과 상태코드를 보여준다 |
500 : 서버가 클라이언트 요청 처리 방법을 모를 때 또는 서버 프로그램이 비정상적으로 동작할 때 503 : 서버가 요청을 처리할 준비가 되지 않음(서버 과부하 등으로 서비스 이용)

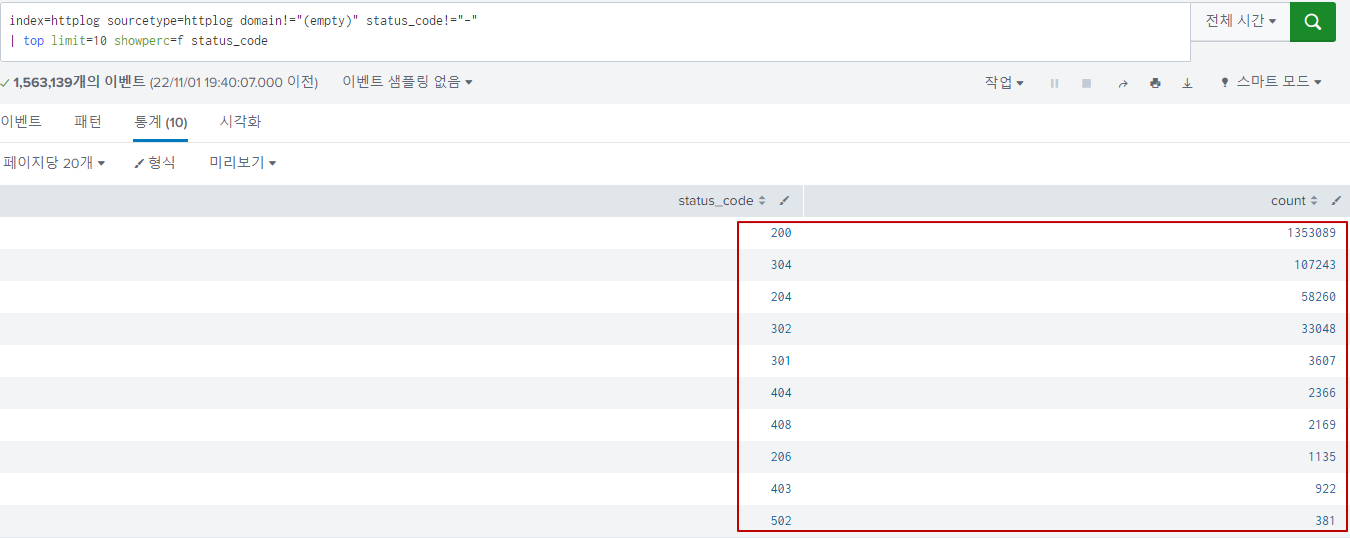

❹ HTTP 상태 코드
‣ 전체 상태 코드의 현황
| index=httplog sourcetype=httplog domain!="(empty)" status_code!="-" | top limit=10 showperc=f status_code ⇒ 상태코드 필드에서 상위 10개를 추출한다 |

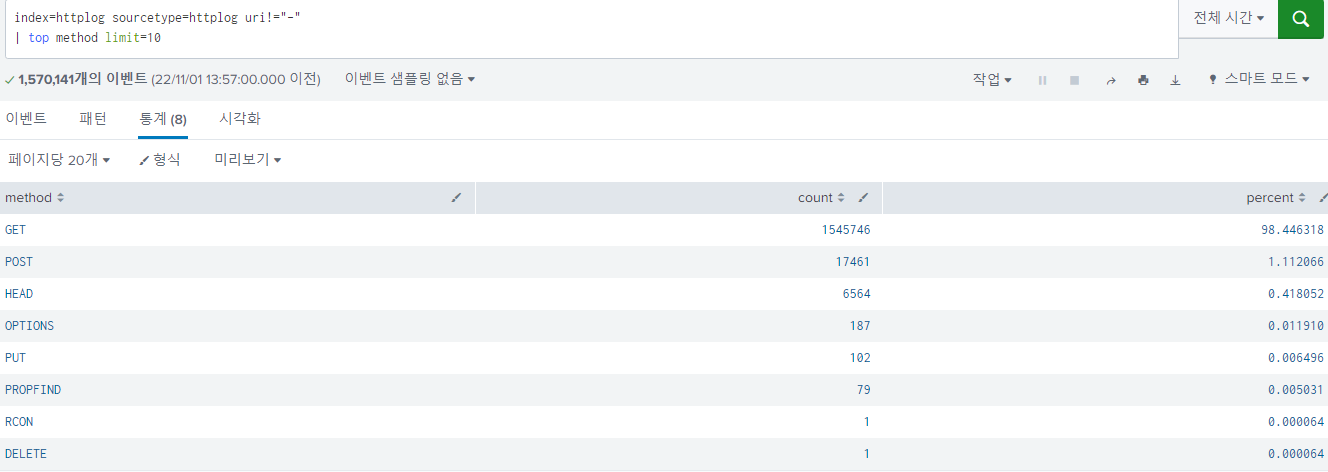

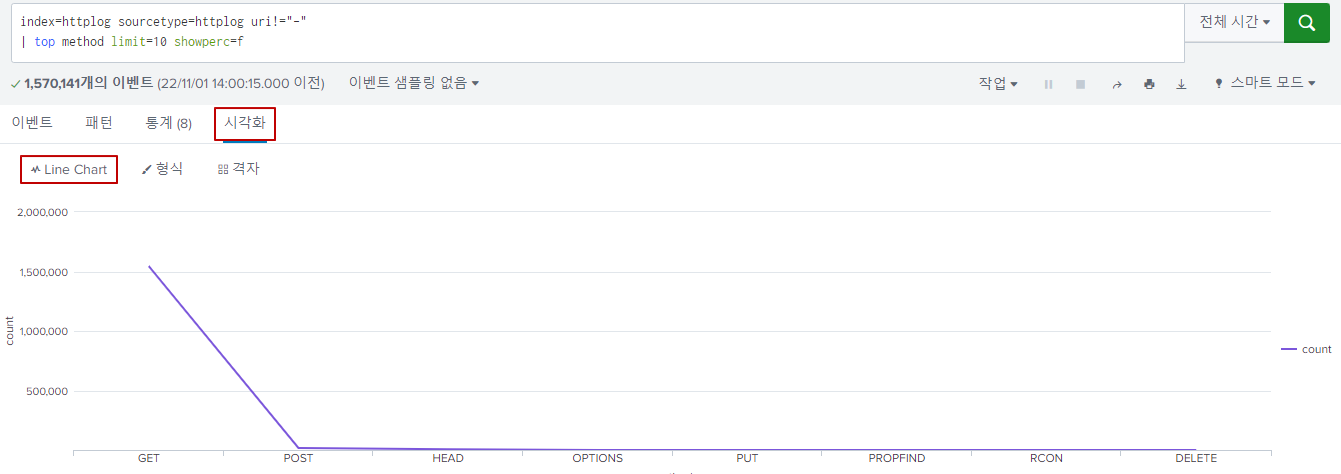

❺ HTTP 메서드
‣ 클라이언트가 서버에 자원을 요청하는 방식
‣ 클라이언트는 서버에서 Get 또는 Post를 이용해서 자원 요청
‣ HTTP 표준에서는 많은 메서드를 지원하지만 사용자가 많이 사용하지 않는 메서드는 공격자의 정보 수집 행위 등 정상적인 사용 범위가 아닐 수 있음

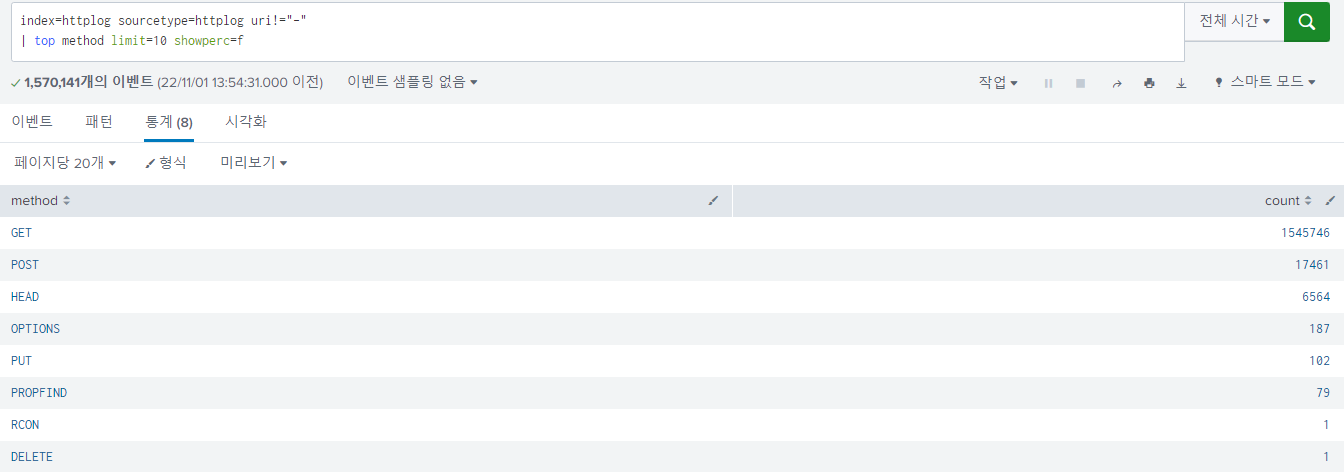

| index=httplog sourcetype=httplog uri!="-" ⇒ uri!="-"는 Uri 필드 값이 " - " 이 아닌 이벤트 검색 | top method limit=10 showperc=f ⇒ 상위 10개의 메소드 검색, 각 값이 차지하는 비율 검색하지 않음 |
HTTP 이상 징후
❶ 비정상 메서드 사용
‣ HTTP에서 메서드는 클라이언트가 서버에 데이터를 요청하는 방식
‣ Head, Delete, Trace, Option과 같은 메서드가 네트워크에서 지속적으로 보인다는 것은 정상적인 사용자의 활동이라 보기 어려움

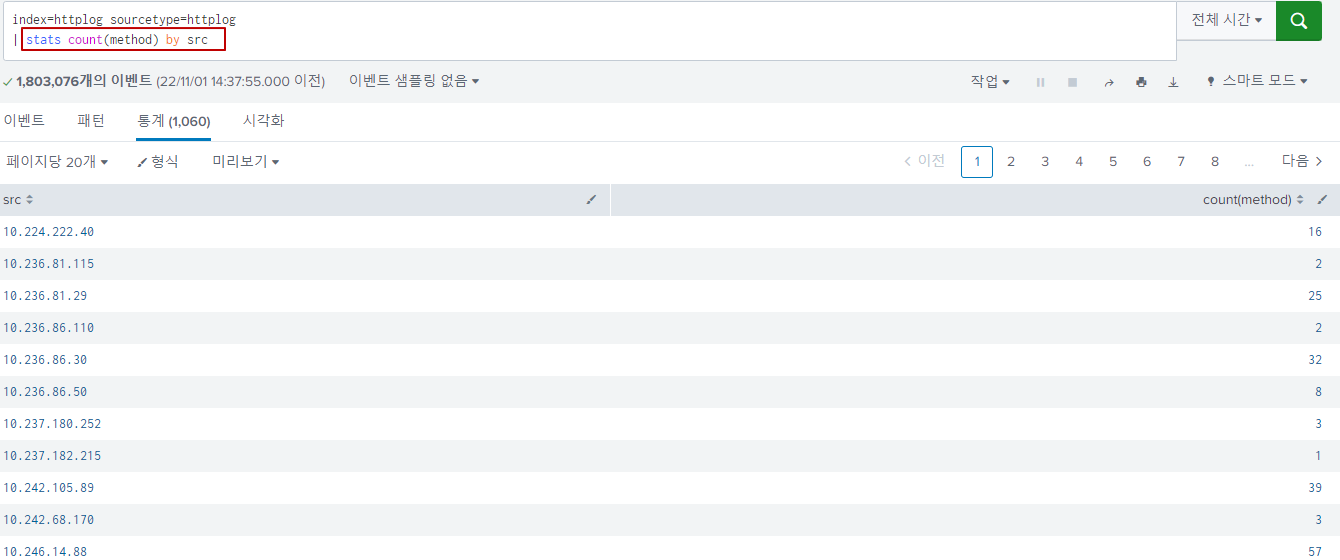

| index=httplog sourcetype=httplog | stats count(method) by src ⇒ 송신지를 기준으로 접속에 사용한 메소드의 종류별 개수 검색 |

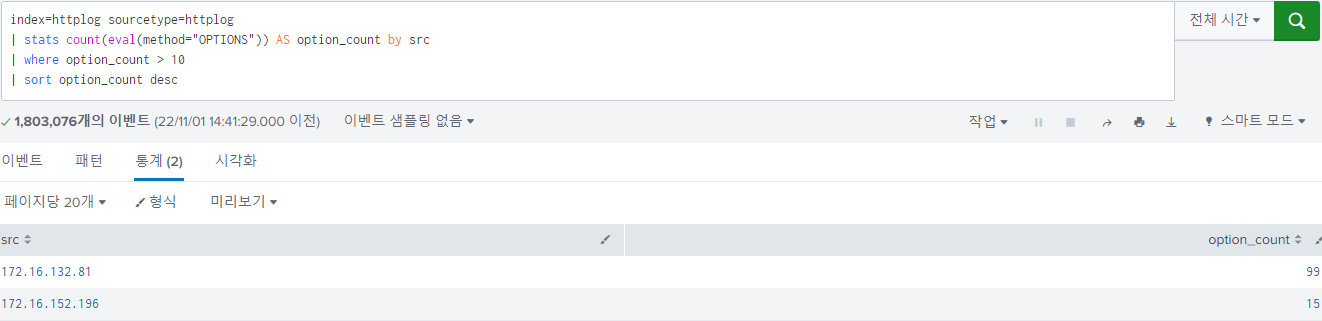

| index=httplog sourcetype=httplog | stats count(eval(method=“OPTIONS”)) AS option_count by src ⇒ AS 키워드를 사용해서 count()함수 필드명을 option_count로 변경 | where option_count > 10 | sort option_count desc |
| index=httplog sourcetype=httplog | where NOT match(method, "(GET|POST|-)") ⇒ 메서드가 GET, POST 그리고 " - "가 아닌 결과 | stats count(src) as src_count by method ⇒ 메서드 별로 출발지 숫자를 세서 결과를 반환 | sort - src_count ⇒ 반환 결과를 역순으로 추출 |

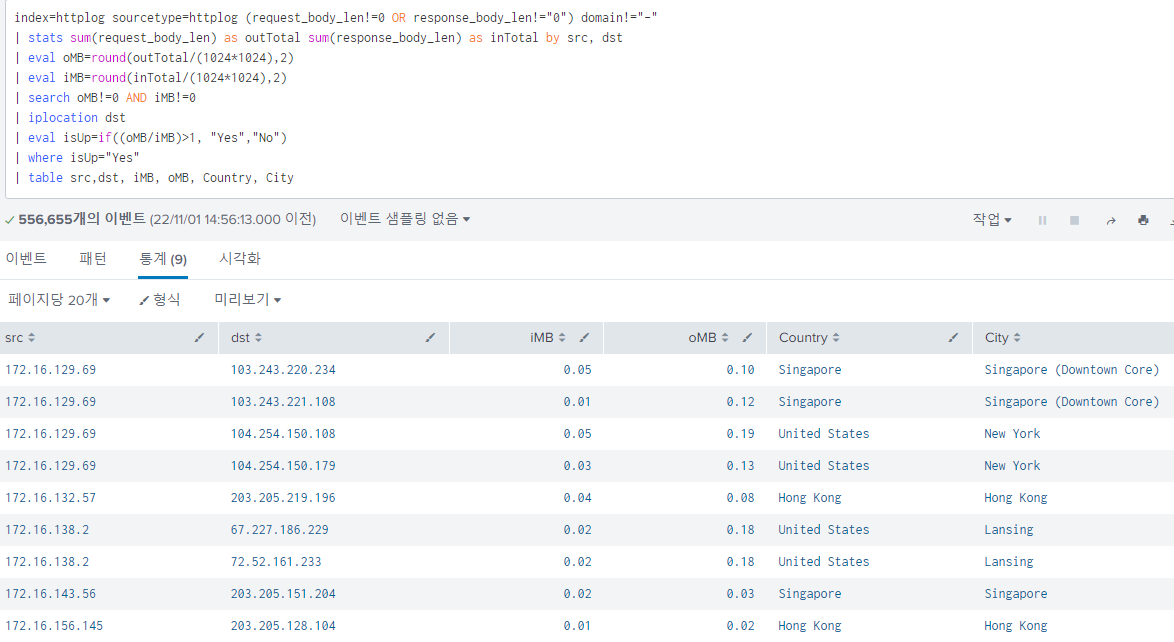

❷ 외부행 데이터 전송
‣ 업로드 데이터 총량이 크면 분모가 분자보다 크므로 계산 결과는 1보다 큰 값을 결과로 가짐
‣ 결과 값이 1보다 큰 값이 나오는 출발지 주소와 목적지 주소를 조사
| index=httplog sourcetype=httplog (request_body_len!=0 OR response_body_len!="0") domain!="-" ⇒ 전송량이 0인 이벤트와 domain이 명확하지 않은 이벤트를 제거한다 | stats sum(request_body_len) as outTotal sum(response_body_len) as inTotal by src, dst ⇒ 출발지 목적지 별로 업로드 전송향 과 다운로드 전송량의 총합을 구한다 | eval oMB=round(outTotal/(1024*1024),2) ⇒ 총합 단위를 메가 바이트로 변환, round함수를 이용해서 소수점 두 자리로 변환 | eval iMB=round(inTotal/(1024*1024),2) ⇒ 총합 단위를 메가 바이트로 변환, round함수를 이용해서 소수점 두 자리로 변환 | search oMB!=0 AND iMB!=0 ⇒ 메가 바이트 변환과정에서 너무 적은 값은 결과에서 제외 | iplocation dst ⇒Splunk가 지원하는 내부 명령어로서 IP를 인자로 받아서 지리 정보를 반환 | eval isUp=if((oMB/iMB)>1, "Yes","No") ⇒ 외부 전송향을 내부 전송량으로 나눈 값이 1보다 크면 isUP필드에 Yes를, 그렇지 않으면 No를 할당 | where isUp="Yes" ⇒ isUP 필드가 Yes인 이벤트만 추출 | table src,dst, iMB, oMB, Country, City |
❸ Mime-type과 파일 확장자 불일치
‣ 전송 파일이 그림 파일인지, 문서 파일인지 등을 바로 파악 가능
‣ 실행파일이라는 정보를 보여주는데 확장자가 실행파일이 아닌 것을 찾아낸다면 공격자가 위장하는 정보라고 판별 가능
| index=httplog sourcetype=httplog resp_mime_types="application/x-dosexec" uri!="-“ | eval filename1=mvindex(split(uri,"/"),-1) ⇒ split() 함수를 이용해서 uri필드를 '/'로 분할 | eval filename=if(like(filename1,"%?%"), mvindex(split(filename1,"?"),0),filename1) ⇒ 추출한 uri에 '?' 가 있는지 like 함수를 이용하여 검색, 있다면 '?'를 기준으로 mvindex() 함수 적용 | eval filetype=if(match(filename,"(.exe|.bat|.ps1|.dll|.ocx)$"), "PE", "Not_PE") ⇒ filename의 문자열이 .exe, .bat, .psl, .dll, .ocx 중의 하나로 끝나면 PE를 반환하고 아니면 Not_PE를 반환 | table domain, uri, filename, filetype, resp_mime_types ⇒ domain, uri, filename, filetype, resp_mime_types를 테이블 형태로 보여줌 | where filetype=="Not_PE" ⇒ filetype이 Not_PE인 항목만 출력한 결과 화면에 출력 | dedup filename ⇒ filename 필드의 중복 제거 |

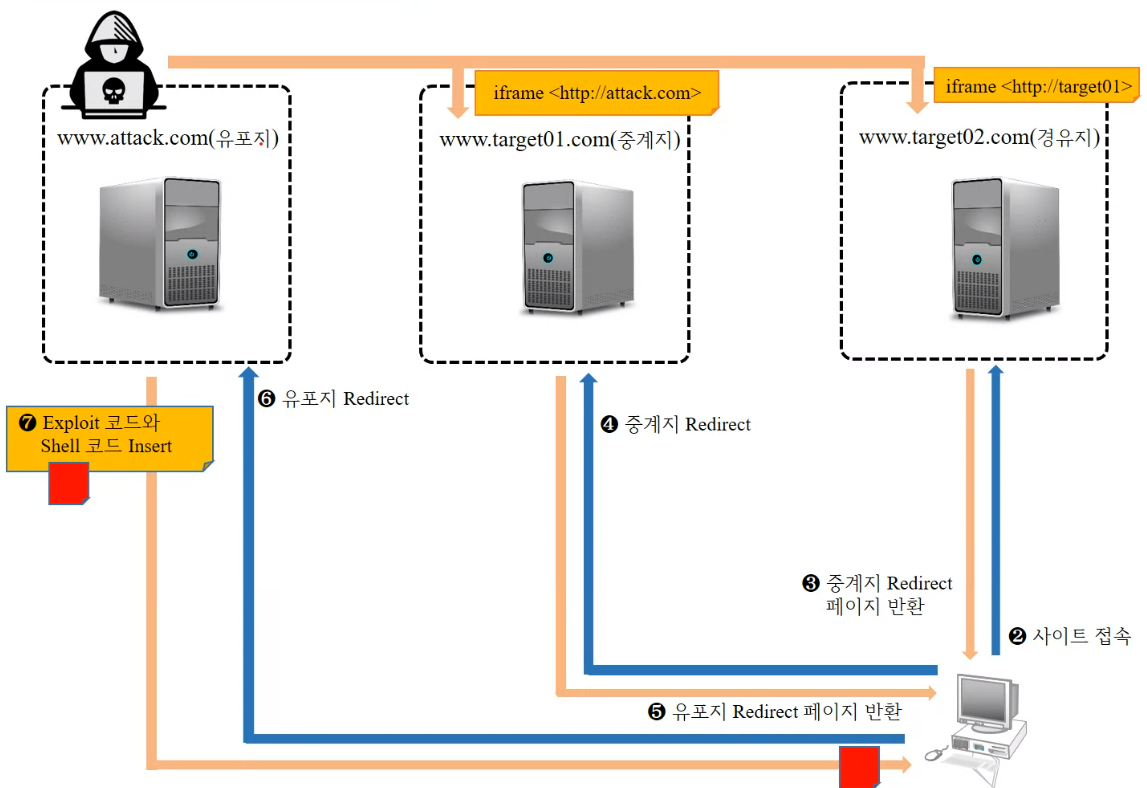

❹ 사이트 이동 후 실행파일 다운로드
‣ 유포지로 유도하는 코드를 가진 웹 사이트를 악성코드 경유지라고 함
‣ 악성코드가 해당 웹 서버에 있는 경우도 있고, 다른 웹 페이지로 사용자의 접속을 유도하는 코드가 있을 수도 있음
| index=httplog sourcetype=httplog referrer!="-" status_code=200 ⇒ referrer 필드 값이 "-"이 아니고 특정 값이 존재한다는 의미, 상태코드가 200이라는 것은 해당 접속이 성공적으로 동작했다는 의미 | eval filename1=mvindex(split(uri,"/"),-1) | eval filename=if(like(filename1,"%?%"), mvindex(split(filename1,"?"),0),filename1) ⇒ split 함수를 이용하여 uri 필드를 ' / '로 분할 후 -1 인덱스에 저장, like 함수를 활용하여 '?' 가 있는지 확인, 있다면 '?' 를 기준으로 mvindex() 함수 적용 | where cidrmatch("0.0.0.0/0",domain) ⇒ 도메인이 IP주소라는 것을 의미 | where match(resp_mime_types,"application/x-dosexec") OR match(filename,"(exe|dll|com|src)$") ⇒ 파일의 mime-types가 x-dosexce 형식이면서 파일의 확장자가 exe, dll, com, src인 경우를 찾는다 | eval URL=domain+" :: " + filename ⇒ 도메인 필드와 filename 필드를 연결해서 URL이라는 필드에 할당 | stats count by src, URL ⇒ 출발지와 URL을 기준으로 숫자를 센다 | stats list(URL) as Target list(count) as Source by src ⇒ 출발지 별로 접속한 URL의 개별적인 접속 수를 보여줌 |
❺ 프락시 서버 접속
‣ 인터넷의 웹 서버를 접속할 때 사용하는 프락시는 불특정 다수에게 웹 사이트 접속을 빠르게 하는 캐시의 목적으로 사용하는 경우
‣ 기업 업무망에서 인터넷으로 향하는 네트워크에서 사용하는 프록시는 사용자 인증, 사용자 접속 제어 용도로도 사용
‣ 로그에서 메서드가 connect를 사용하면 목적지 서버는 프록시 서버라는 의미

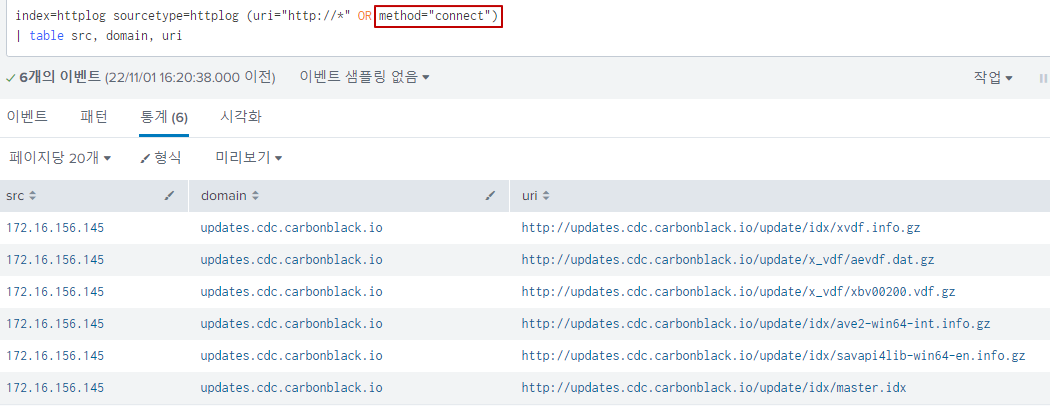

| index=httplog sourcetype=httplog (uri="http://*" OR method="connect") ⇒ uri필드 값이 http://로 시작하거나 method가 connect이 로그를 찾으면서 프록시서버 접속을 검색 | table src, domain, uri |
DNS

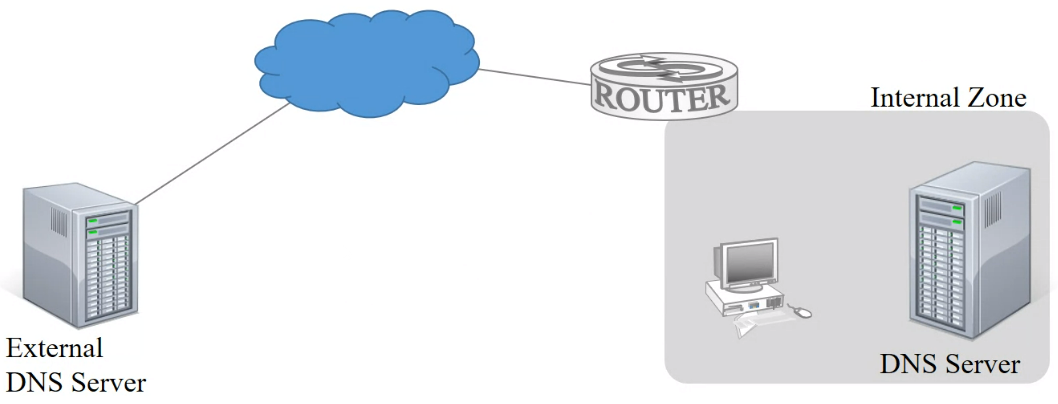

• 내부망 DNS 서버 로그 분석
‣ 내부용 DNS 서버는 내부 사용자가 인터넷 또는 내부 업무망을 접속 사용
‣ 공격자의 악성코드에 감염된 내부망 PC가 내부 데이터 획득을 목표로 활동하는 상황을 파악할 수 있음
⇒ 내부망 도메인의 집중 질의는 공격자가 내부는 탐색하는 내부망 이동 공격일 수 있음
⇒ 감염된 PC가 인터넷에 위치한 C2(Command&Control) 서버에 접속할 수 있음

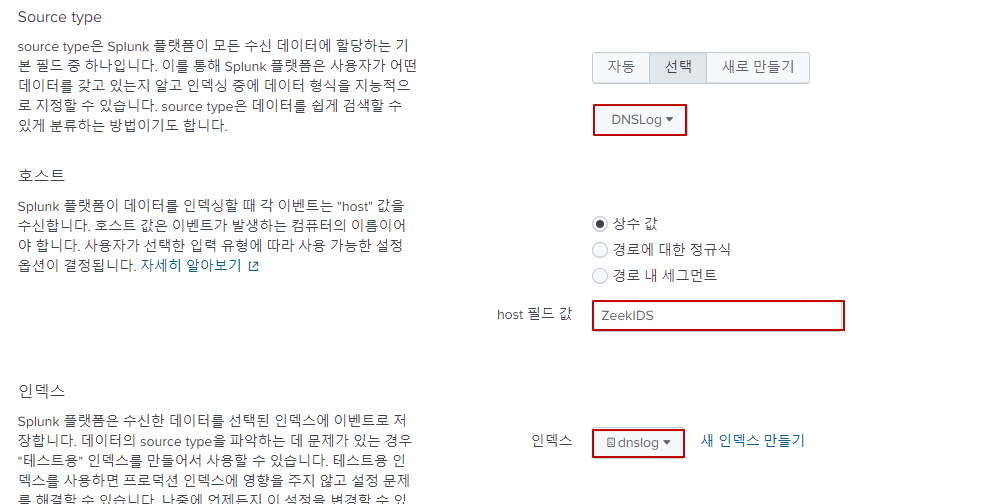

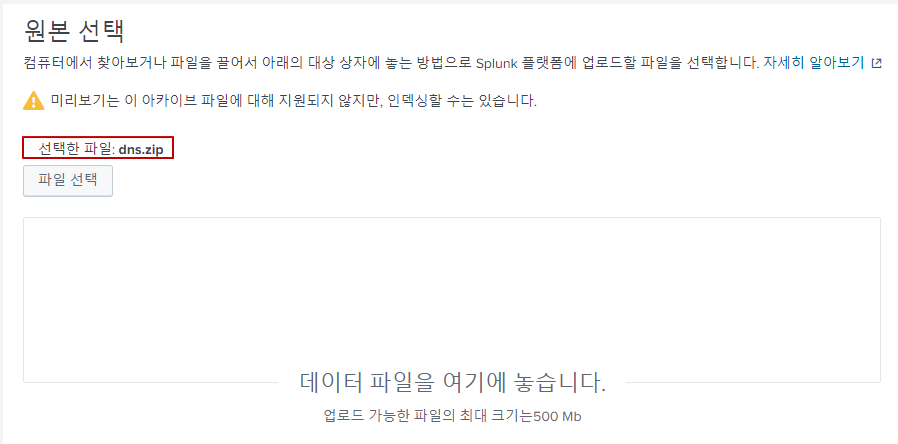

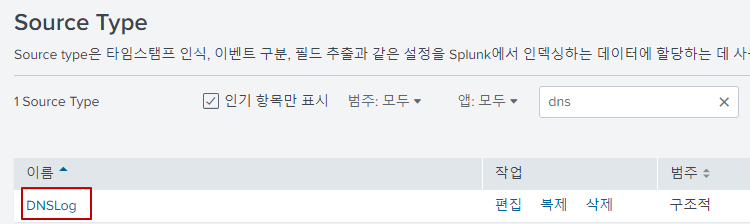

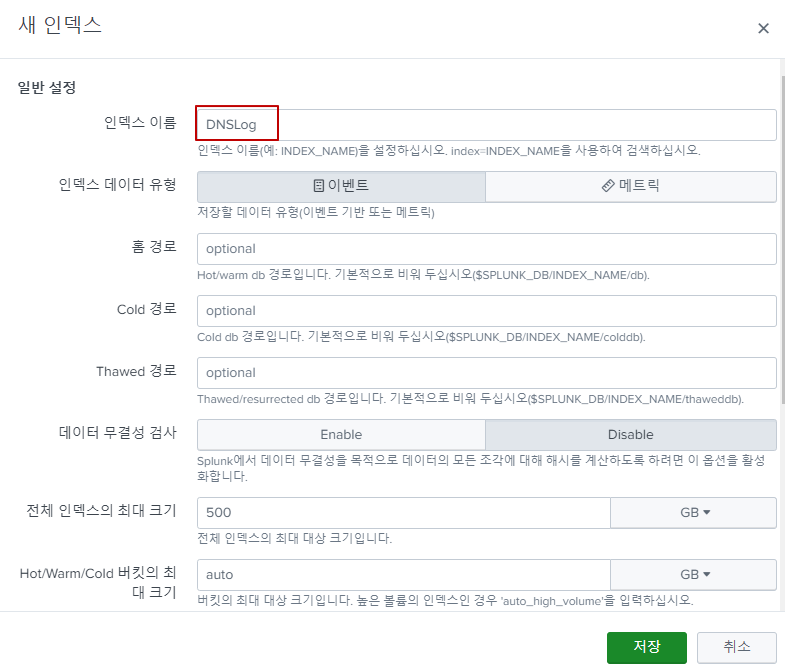

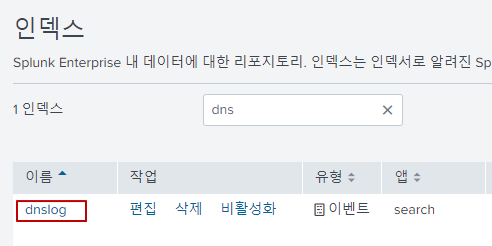

• DNS 실습 환경
| ts,uid,src,spt,dst,dpt,proto,trans_id,rtt,domain,qclass,qclass_name,qtype,qtype_name,rcode,rcode_name,AA,TC,RD,RA,Z,answers,TTLs,rejected |
